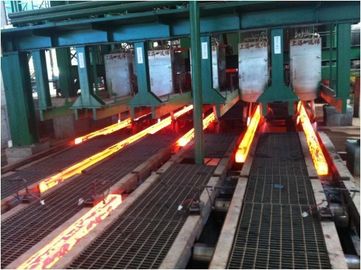

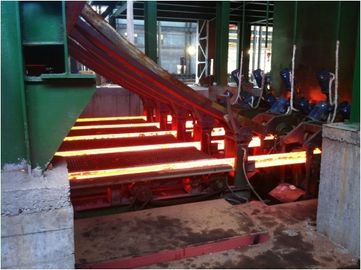

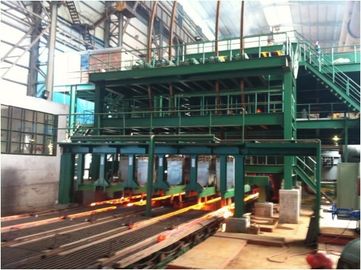

R8M 5 садит машину на мель непрерывного литья CCM, башенку ковша

Радиус отливной машины стального заготовки

8m

Количество стренги

5 стренг

Тип поддержки ковша

Башенка ковша

Башенка ковша

Прямой тип руки

Автомобиль Tundish

Высокий привод следа, перекрестная сползая функция

Метод литья

Измеряя сопло, открытая отливка, порошок отливки

Вторичный охлаждать

Водяное охлаждение газа и, регулируя цепь 2 в стренгу

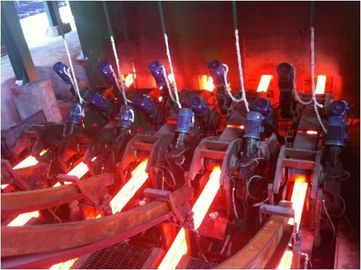

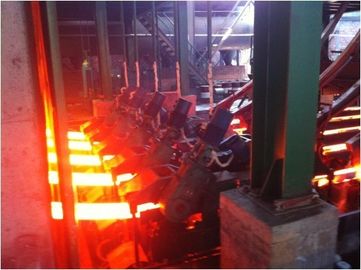

Разведение выправляя машину

Полностью 5 ролик, прогрессивный выправлять

Таблица крена

Цепной привод централизованный группой

Фиктивный бар

Твердый, с само-приспосабливаясь фиктивной головкой прутка

Вырезывание заготовки

Автоматическая машина кислородной резки

Квартируйте транспортировать

Централизованная группой таблица в реальном маштабе времени ролика

Охлаждая тип банка

Сползать путь, машина переноса стальная

Номинальная емкость

60T

цикл Кран-к-крана

45min

Количество печи

1set

Рабочие дни

330 дней/год

Средний номер ежедневной печи

24/day

Производственная мощность

600,000~800,000t/year

Бросая секционная область (mm)

180x180

200×200

220×220

Бросая скорость (m/min)

1,6

1,8

2,0

НЕТ.

Заготовка

размер

Бросая скорость

всечасный выход

(тонны)

Суточная выработка

20hour

(тонны)

Годовая выработка (300days)

(тонны)

1

180×180

1.6m/min

21,98

439

131 700

2

200×200

1.8m/min

27,13

543

162 900

3

220×220

2.0m/min

36,47

729

218 700

Стальная ранг

Бросая ранг (m/min)

Эффективный тариф деформации (ε)

Позволяемый тариф деформации (εmax)

Прямая сталь углерода

1.8~2.5

Пожалуйста см. вычислительная таблица

0,25

Низкая легированная сталь

1.3~2.0

Пожалуйста см. вычислительная таблица

0.15~0.2

№

Имя оборудования

Вес

Модель и спецификация

Блок

1

Башенка ковша
Гидравлический привод, нагрузка 120T руки знака, с утяжелением

46T

установите

1

2

Arriage Tundish
Повсюду ноги

10×2=20T

установите

2

3

Tundish

6×2=12T

установите

2

4

Бак шлака

1.5T

установите

1

5

Деятельность отливки
коробки консольные
шкаф

0.2×5=1T

установите

5

6

Прессформа 150×150
R8, length900

0.57×5=2.85T

установите

5

7

Крышка прессформы

0.1×5=0.5T

установите

5

8

Вибрируйте прибор

3.4×5=17T

установите

5

9

Распылите собирательные трубы

0.4×5=2T

установите

5

10

Ролик направления

0.2×5=1T

установите

25

11

Твердый фиктивный бар

2.3×5=11.5T

установите

5

12

Запоминающее устройство фиктивного бара

1.4×3=4.2T

установите

5

13

Выправлять и
машина разведения

6×5=30T

установите

5

14

Выправлять и
машина разведения
общее основание

4T

установите

1

15

Ножницы причаливают ролику

Настройка по частоте, водяное охлаждение

3.5×5=17.5T

установите

5

16

Машина кислородной резки

3×5=15T

установите

5

Инфракрасный в участок
установка длины

установите

1

17

Вырезывание собрания
главный прибор и вися бак

1T

установите

1

18

После резать ролик
Настройка по частоте, водяное охлаждение

3.5×5=17.5T

установите

5

19

Ролик нокдаунаⅠ
Настройка по частоте, водяное охлаждение

3.5×5=17.5T

установите

5

20

Ролик нокдаунаⅡ

3.5×5=17.5T

установите

5

21

Ролик охлаждая кровати

4×10=40T

установите

10

22

Опрокидывать машину шестерни

8T×5=40T

установите

5

23

Перенося стальная машина
Для длины 12m

33T

установите

1

24

Машина пунктов стальная

35T

установите

1

25

Кровать шага охлаждая

126T

установите

1

26

Кровать собрания охлаждая

30T

установите

1

27

Система охлаждения тела рицинуса

8T

установите

1

28

Крышка рицинуса

10T

установите

1

29

Процессор источника газа
газ аппаратуры дела

установите

1

30

стальная платформа

200T

установите

1

Отработанный вентилятор пара

2T

установите

1

Hydrauli, смазка, пневматическая система

1

Станция хозяина гидравлическая

5T

установите

1

2

Станция нокдауна гидравлическая
Для опрокидывать машину шестерни

3.5T

установите

1

3

Гидравлический поднимаясь tailgate

1T

установите

3

4

Централизованная станция смазки тавота

Включите трубы раздатчика и масла

установите

6

5

Гидравлический тубопровод

включите части трубы

установите

1

6

Тубопровод смазки

установите

1

CCM 3-Electric

1

Работая станция

2

Пакет программ

3

PLC

установите

2

5

Инвертор
